Commissioner:GUI から保存可能な解析へ#
使い慣れたコミッショニングの手順を Python で再現します。 チャンネルの読込、時間区間の選択、ASD とコヒーレンスの比較、解析条件と図の保存まで進めます。 DiagGUI、ndscope、Virgo dataDisplay の GUI でチャンネルやスペクトル設定を選んでいる方を対象とします。 以下のコマンドを実行する以外の Python 経験は前提にしていません。 構文が必要なら最初の解析で確認できます。
前提:GWexpy のインストール。 主な例には合成データと HDF5 サポートを含む標準の依存パッケージを使い、検出器への接続は必要ありません。 学習時間の目安は 20〜30 分です。 ノート PC で数秒程度の実行を目標としますが、環境によって異なります。
GUI の選択をコードに対応付ける#
GUI の操作や設定 |
スクリプトでの対応 |
|---|---|
チャンネルを選択する |
|
ndscope の記録を読み込む |
|
時間区間を選択する |
|
ASD の FFT 長とオーバーラップを選ぶ |
|
参照チャンネルを選ぶ |
|
トレースを図として保存する |
|
解析条件を記録する |
チャンネル名、時刻、スペクトル設定を保存する JSON ファイル |
Virgo dataDisplay は、読者が使い慣れた解析環境として挙げています。 このチュートリアルでは以下の ndscope と DiagGUI の形式を明示して使用します。 dataDisplay 専用の直接読込機能を示すものではありません。
ローカルで一連の解析を実行する#
commissioner.py を作業フォルダにダウンロードします。
ターミナルでインストールガイドの環境を有効にし、次を実行します。
python commissioner.py
スクリプトは commissioner-output/ に channels.hdf5、asd.png、coherence.png、analysis-parameters.json を作成します。
再実行すると、これらの練習用出力を置き換えます。
PNG は画像ビューア、JSON はテキストエディタで開いてください。
"""Save synthetic ndscope data, analyze a segment, and record the settings."""
import json
import platform
from importlib.metadata import version
from pathlib import Path
from gwexpy.noise.wave import gaussian, sine
from gwexpy.timeseries import TimeSeriesDict
# settings-begin
output = Path("commissioner-output")
output.mkdir(exist_ok=True)
parameters = {
"sample_rate_hz": 512,
"t0_gps_s": 1400000000,
"duration_s": 32,
"unit": "V",
"tone_hz": 40,
"noise_std_v": {"X1:REFERENCE": 0.3, "X1:SENSOR": 0.8},
"noise_seeds": {"X1:REFERENCE": 10, "X1:SENSOR": 20},
"crop_offset_s": [4, 28],
"fftlength_s": 2,
"overlap_s": 1,
"window": "hann",
"asd_method": "welch",
"reference_channel": "X1:REFERENCE",
"sensor_channel": "X1:SENSOR",
}
# settings-end
# data-begin
settings = dict(
duration=parameters["duration_s"],
sample_rate=parameters["sample_rate_hz"],
t0=parameters["t0_gps_s"],
unit=parameters["unit"],
)
tone = sine(frequency=parameters["tone_hz"], **settings)
channels = TimeSeriesDict(
{
name: tone
+ gaussian(std=parameters["noise_std_v"][name], seed=seed, **settings)
for name, seed in parameters["noise_seeds"].items()
}
)
data_path = output / "channels.hdf5"
channels.write(data_path, format="hdf.ndscope", overwrite=True)
loaded = TimeSeriesDict.read(data_path, format="hdf.ndscope")
print("Loaded channels:", list(loaded))
# data-end
# analysis-begin
t0 = parameters["t0_gps_s"]
start = t0 + parameters["crop_offset_s"][0]
end = t0 + parameters["crop_offset_s"][1]
segment = loaded.copy().crop(start, end)
spectral_settings = dict(
fftlength=parameters["fftlength_s"],
overlap=parameters["overlap_s"],
window=parameters["window"],
)
spectra = segment.asd(method=parameters["asd_method"], **spectral_settings)
asd_plot = spectra.plot(xlim=(1, 256), ylabel=r"ASD [V/$\sqrt{\mathrm{Hz}}$]")
asd_plot.gca().legend()
asd_plot.savefig(output / "asd.png")
reference = segment[parameters["reference_channel"]]
sensor = segment[parameters["sensor_channel"]]
coherence = sensor.coherence(reference, **spectral_settings)
coherence_plot = coherence.plot(
xlim=(1, 256), ylim=(0, 1), yscale="linear", ylabel="Magnitude-squared coherence"
)
coherence_plot.savefig(output / "coherence.png")
# analysis-end
# save-begin
parameters["crop_start_gps_s"] = start
parameters["crop_end_gps_s"] = end
parameters["input_file"] = str(data_path)
parameters["versions"] = {
package: version(package)
for package in ("gwexpy", "gwpy", "numpy", "scipy", "astropy", "h5py")
}
parameters["versions"]["python"] = platform.python_version()
(output / "analysis-parameters.json").write_text(
json.dumps(parameters, indent=2) + "\n", encoding="utf-8"
)
print("Saved data, figures, and analysis-parameters.json in", output)
# save-end
保存データと時間選択を確認する#
スクリプトは、GPS 1400000000 を開始時刻とする長さ 32 秒、512 Hz サンプリングの電圧チャンネルを 2 つ作ります。 両方に 40 Hz の正弦波と、独立したシードのガウスノイズを含めます。 チャンネル名は合成データ用の例です。
channels.write(..., format="hdf.ndscope") は ndscope 形式の HDF5 ファイルを作ります。
TimeSeriesDict.read(..., format="hdf.ndscope") はチャンネル値とメタデータを読み込みます。
表示される一覧には X1:REFERENCE と X1:SENSOR が含まれます。
これらの公開 API は必要な I/O ハンドラを呼び出し時に読み込みます。
開始時刻から 4 秒後から 28 秒後まで、つまり GPS 1400000004 以上、GPS 1400000028 未満を切り出します。
両チャンネルに同じ 24 秒間を選択します。
TimeSeriesDict.crop() はコレクションを更新するため、スクリプトでは先にコピーしています。
実際の記録では、区間と参照を選ぶ前にチャンネル名、開始時刻、サンプルレート、単位を確認してください。
2 枚の図を読み取る#

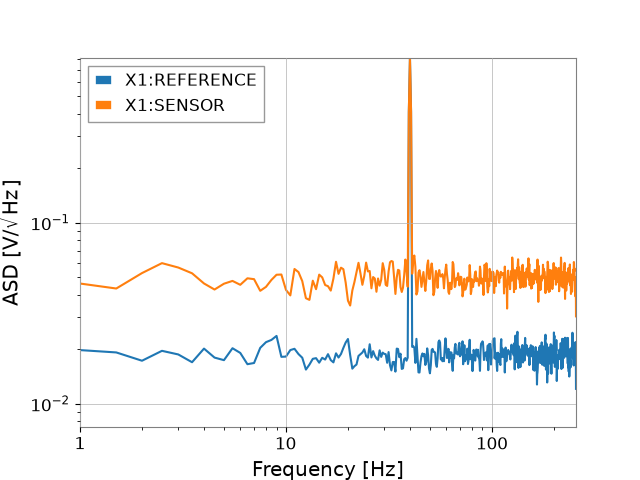

ASD の図では、両チャンネルの 40 Hz 付近に線が現れ、X1:SENSOR の広帯域ノイズフロアが高くなります。
単位は V/√Hz です。
Hann 窓、2 秒の FFT 区間、1 秒のオーバーラップ、Welch 平均を使い、周波数ビンの間隔は 0.5 Hz になります。

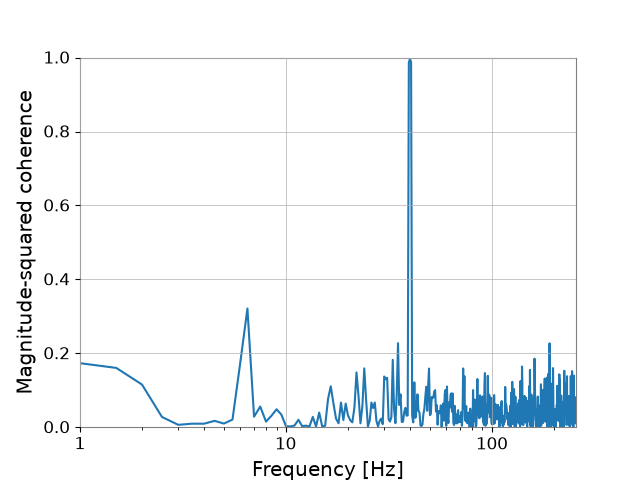

2 枚目は二乗コヒーレンスです。 各周波数での線形な関連を 0 から 1 の無次元量で示します。 共通の 40 Hz の正弦波付近で高くなるはずです。 その周囲では独立ノイズにより小さく変動する推定値になり、有限回の平均では正確にゼロにはなりません。 高い値は共通のスペクトル成分を示しますが、それだけで物理的な結合の方向は判断できません。
analysis-parameters.json は入力ファイル、チャンネル選択、絶対時刻の切出し範囲、FFT 設定、合成データのシード、Python とパッケージのバージョンを記録します。
計算を再実行できるように、図とともに保存してください。
DiagGUI の時系列出力を読み込む#
この節では追加の依存パッケージ dttxml を同じ環境にインストールします。
python -m pip install dttxml
小さな合成サンプル commissioner.xml を作業フォルダにダウンロードします。
以下を同じ場所に read_diaggui.py として保存し、python read_diaggui.py を実行します。
from gwexpy.timeseries import TimeSeriesDict
diaggui = TimeSeriesDict.read(
"commissioner.xml", format="xml.diaggui", products="TS", unit="V"
)
print(list(diaggui))
for name, channel in diaggui.items():
print(name, channel.t0, channel.sample_rate, channel.unit)
plot = diaggui.plot()
plot.savefig("diaggui-timeseries.png")
products="TS" は保存された時系列データを選択します。
合成サンプルには TEST:SYNTHETIC_INPUT という名前で、4 Hz の電圧サンプルを 4 点含めています。
この時系列アダプタは XML から物理単位を復元しないため、例では unit="V" を明示しています。
この単位は、付属サンプルについて既知の校正上の前提です。
実際の出力には、その校正に基づく単位を指定してください。
DiagGUI は周波数領域の結果も保存できますが、それらは別のスペクトルとして、対応する周波数系列リーダーで読み込みます。
この例には時系列データを含む出力が必要です。
保存したスペクトル結果を読む場合の入口は I/O 形式を参照してください。
さらに読む#
最初の解析:Python の構文と図の読み方。
TimeSeriesMatrix の基礎:時間軸を揃えた多数のチャンネルを扱います。
ケーススタディ:一連の解析を測定に応用します。
