Plotting: 基本

このノートブックでは、gwexpy の強化されたプロット機能を紹介します。 TimeSeriesMatrix や FrequencySeriesMatrix などの行列データ構造、および SpectrogramList などのコレクションに対する、「いい感じ」のデフォルト設定（figsize自動調整、対数軸、レイアウト、軸ラベル）についてデモを行います。

import warnings

warnings.filterwarnings("ignore", category=UserWarning)
warnings.filterwarnings("ignore", category=DeprecationWarning)

import matplotlib.pyplot as plt
import numpy as np
from astropy import units as u

from gwexpy.frequencyseries import (
    FrequencySeries,
    FrequencySeriesList,
    FrequencySeriesMatrix,
)
from gwexpy.spectrogram import Spectrogram, SpectrogramList
from gwexpy.timeseries import TimeSeries, TimeSeriesMatrix

# Fix random seed
np.random.seed(42)

1. TimeSeriesMatrix Plotting

TimeSeriesMatrix は (Row, Col, Time) の3次元構造を持つ時系列データを管理します。 .plot() を呼び出すと、以下の最適化が行われます：

• 軸ラベル: determine_xlabel により “Time [s]” や “Time [s] from …” が自動設定されます。

• Auto-GPS: 時間軸の場合、デフォルトで auto-gps スケールが適用され、GPS時刻（大きなオフセット）が適切に処理されます。

• レイアウト: 行・列の構造に合わせて figsize が自動調整されます。

# Create a 2x2 TimeSeriesMatrix
# 10 seconds from GPS time (e.g., 1356998418 = 2023-01-01 00:00:00 UTC)
t0 = 1356998418.0
times = t0 + np.linspace(0, 10, 1000)
data = np.random.randn(2, 2, 1000)
# Rows: Sensor A, B / Cols: Axis X, Y
tsm = TimeSeriesMatrix(
    data,
    times=times,
    unit="m",
    name="Velocity",
    rows=["Sensor A", "Sensor B"],
    cols=["X-axis", "Y-axis"],
)

# Plot

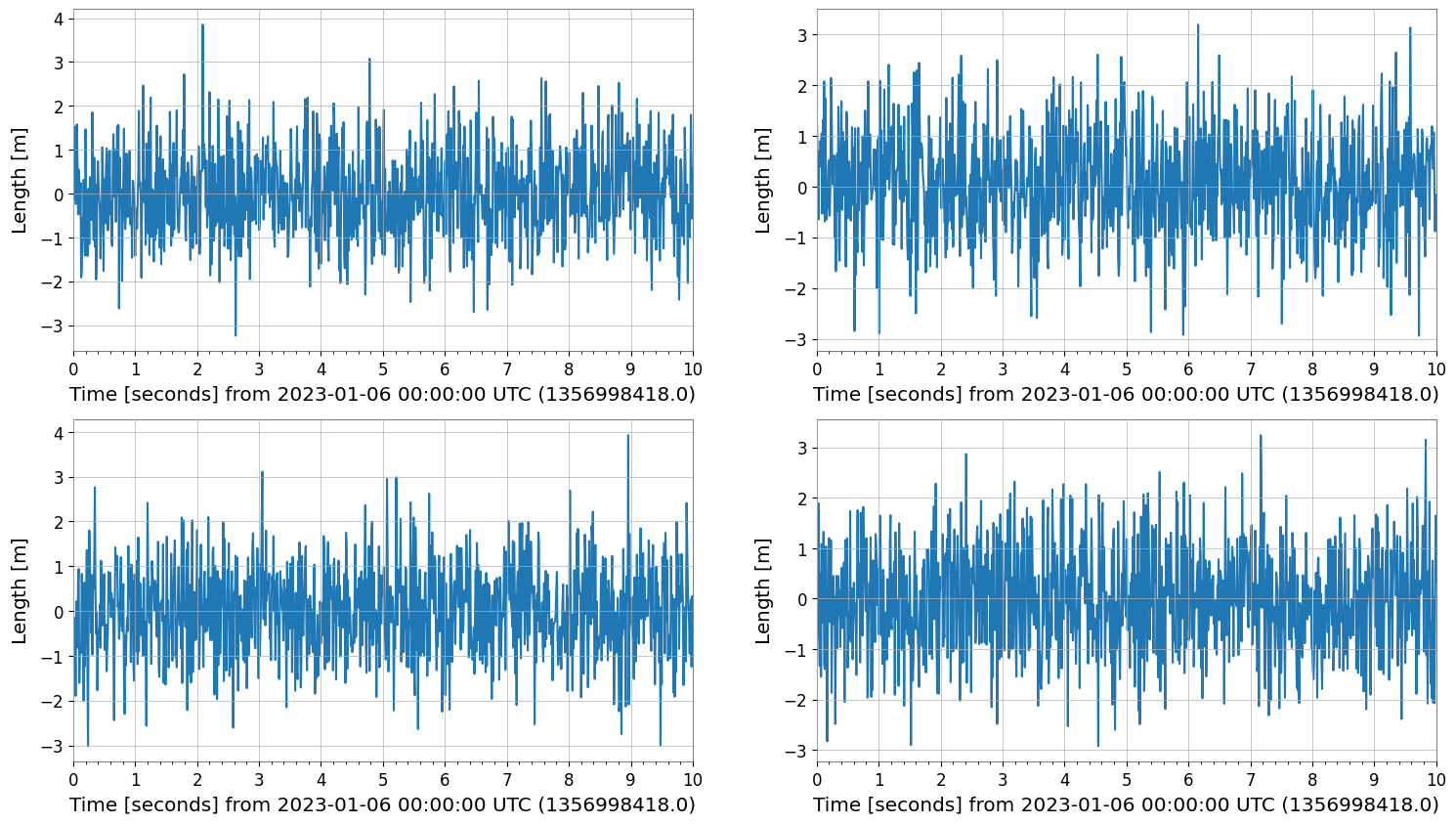

plot = tsm.plot()
plot.show()

2. FrequencySeriesMatrix Plotting

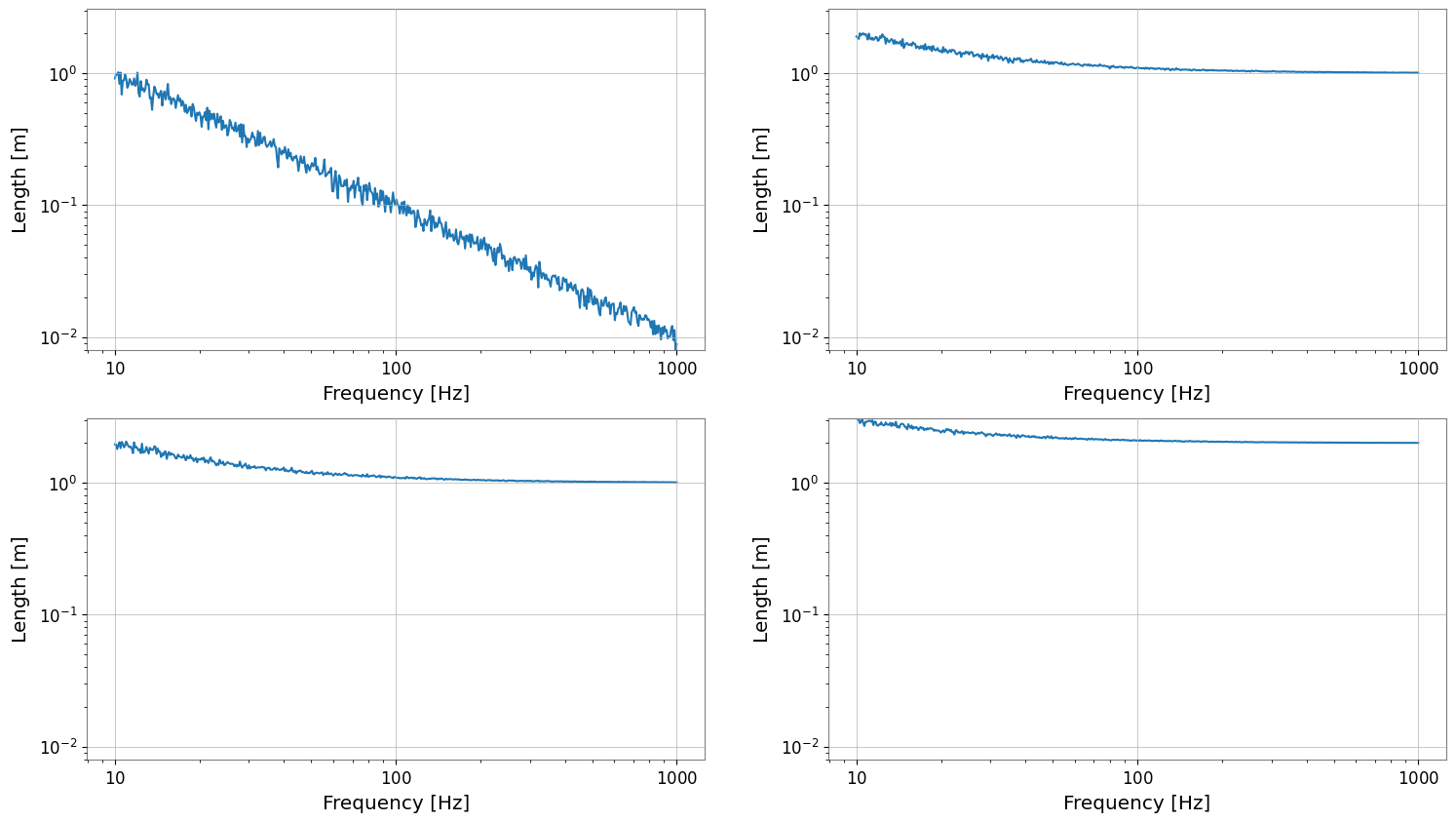

FrequencySeriesMatrix は (Row, Col, Frequency) の3次元構造を持つ周波数データを管理します。 一般的なスペクトル解析の結果などを保持します。 .plot() の特徴：

• 対数軸: データサイズ等の条件に応じて、X軸（周波数）やY軸（振幅）が自動的に対数スケールになります。

• 軸ラベル: “Frequency [Hz]” や “[unit]” が自動設定されます。

# Create FrequencySeriesMatrix
# From 10Hz to 1kHz
f = np.logspace(1, 3, 500)
# Generate 1/f noise-like data
data = np.zeros((2, 2, 500))
for i in range(2):
    for j in range(2):
        data[i, j, :] = 10 / f * (1 + 0.1 * np.random.randn(500)) + (i + j)

# unit='m' (simplified here, though for Amplitude Spectral Density it would be m/sqrt(Hz))
fsm = FrequencySeriesMatrix(
    data,
    frequencies=f,
    unit="m",
    name="Displacement",
    rows=["Sensor A", "Sensor B"],
    cols=["X-axis", "Y-axis"],
)

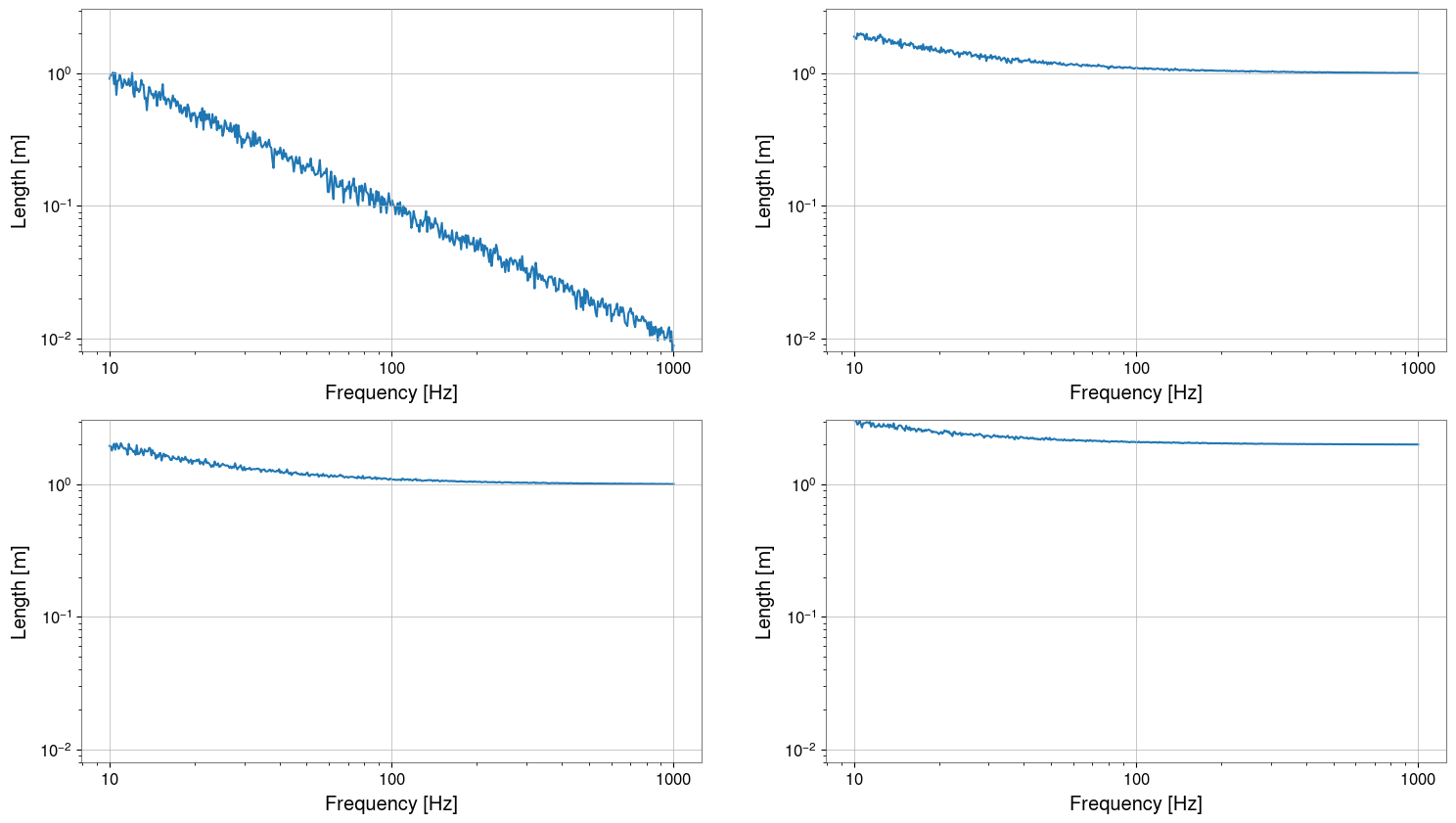

# Plot
# Verify that it automatically becomes a log-log plot
plot = fsm.plot()
plot.show()

3. FrequencySeriesList Plotting (参考)

FrequencySeriesList (または Dict) は、グリッド構造を持たない単純なリストです。 これも同様にプロット可能です。

# Create FrequencySeriesList
fs1 = FrequencySeries(1 / f, frequencies=f, unit=u.m, name="Series 1")
fs2 = FrequencySeries(2 / f, frequencies=f, unit=u.m, name="Series 2")

fs_list = FrequencySeriesList([fs1, fs2])

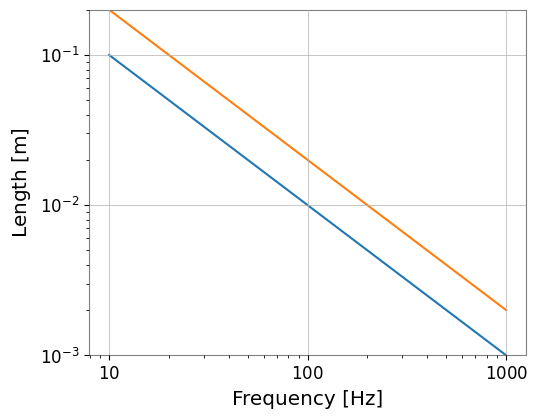

fs_list.plot();

del times, data, tsm, fsm, fs1, fs2, fs_list

import gc

gc.collect()

18197

4. SpectrogramList Plotting

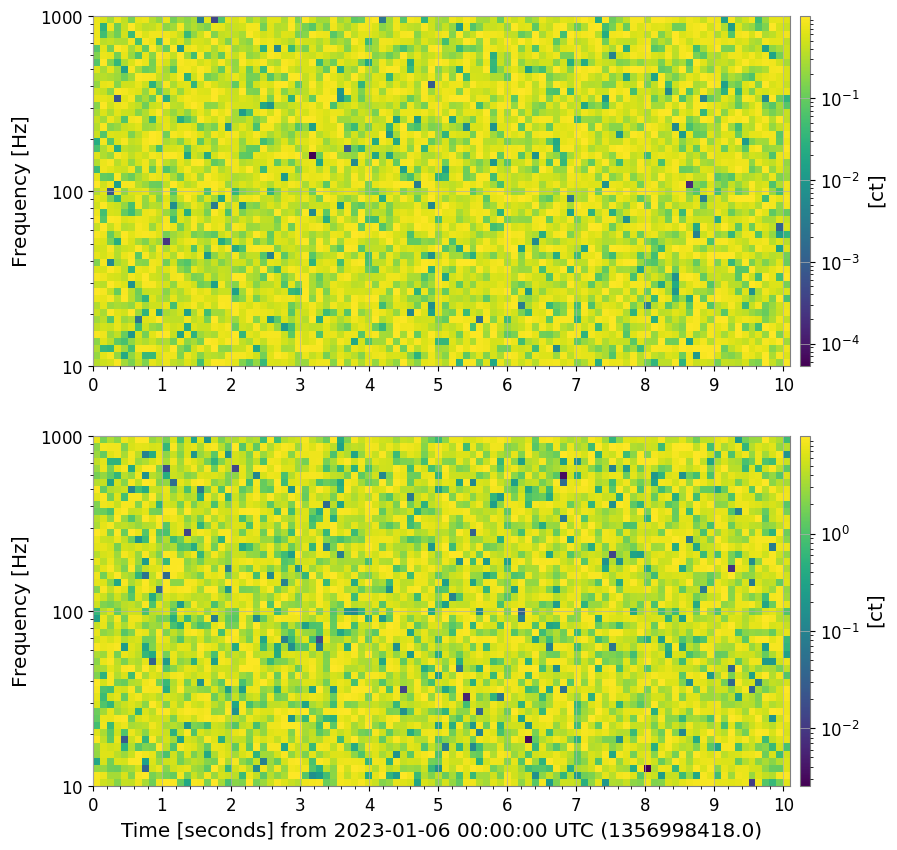

SpectrogramList のプロットは、デフォルトで geometry=(N, 1) の縦並びレイアウト、対数カラーバーなどが適用されます。 スペクトログラムも時間軸を持つため、GPS時刻を与えると auto-gps が機能します。

# Create Spectrogram
# Use the same GPS time as TimeSeriesMatrix
t = t0 + np.linspace(0, 10, 100)
# 10Hz - 1000Hz
f = np.logspace(1, 3, 50)

spec_list = SpectrogramList(
    [
        Spectrogram(
            np.random.rand(100, 50), times=t, frequencies=f, unit=u.count, name="Spec 1"
        ),
        Spectrogram(
            np.random.rand(100, 50) * 10,
            times=t,
            frequencies=f,
            unit=u.count,
            name="Spec 2",
        ),
    ]
)

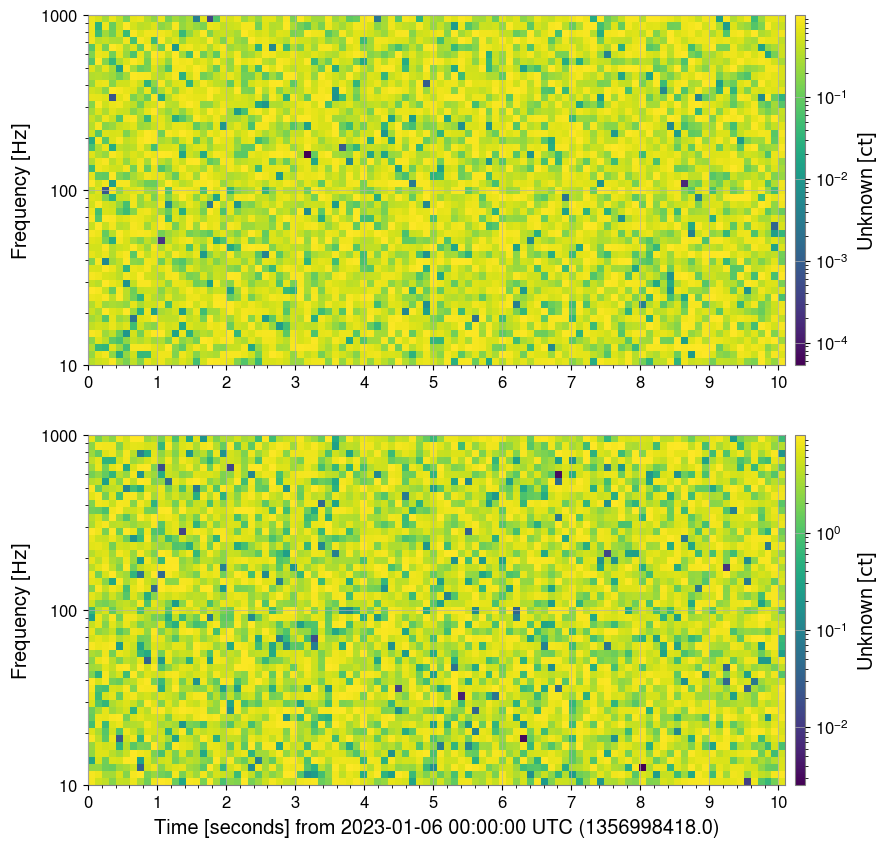

spec_list.plot();

4. Adaptive Plotting Optimization (Decimation)

大量のデータを持つ TimeSeries をプロットする際、描画パフォーマンスを維持するために自動的に間引き（Min-Max Decimation）を適用します。

• 自動適用: デフォルトではサンプル数が 50,000 を超える場合に発動します。

• ピーク維持: Min-Max アルゴリズムにより、波形のエンベロープ（最大・最小）を保持したままデータ点を削減（デフォルト 約10,000点）します。

• カスタマイズ: decimate_threshold や decimate_points 引数で制御可能です。

# Generate data with 100,000,000 samples
ts_large = TimeSeries(np.random.randn(100000000), sample_rate=1024, name="Large TS")

print(f"Original samples: {len(ts_large)}")

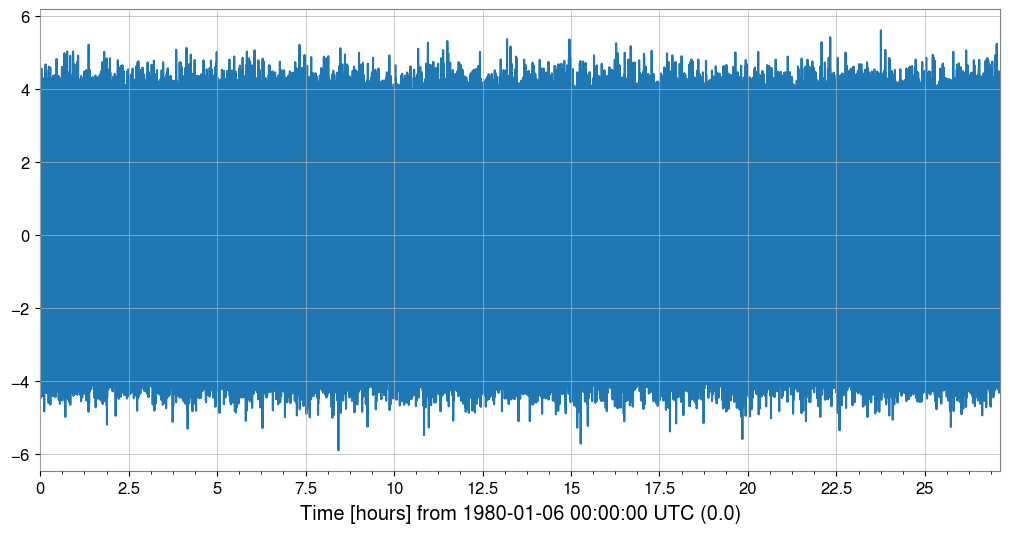

# Execute plot (decimation is automatically applied)
plot_opt = ts_large.plot()

# Verify the number of plotted points
ax = plot_opt.gca()
line = ax.get_lines()[0]
print(f"Plotted points: {len(line.get_xdata())}")
plot_opt.show();

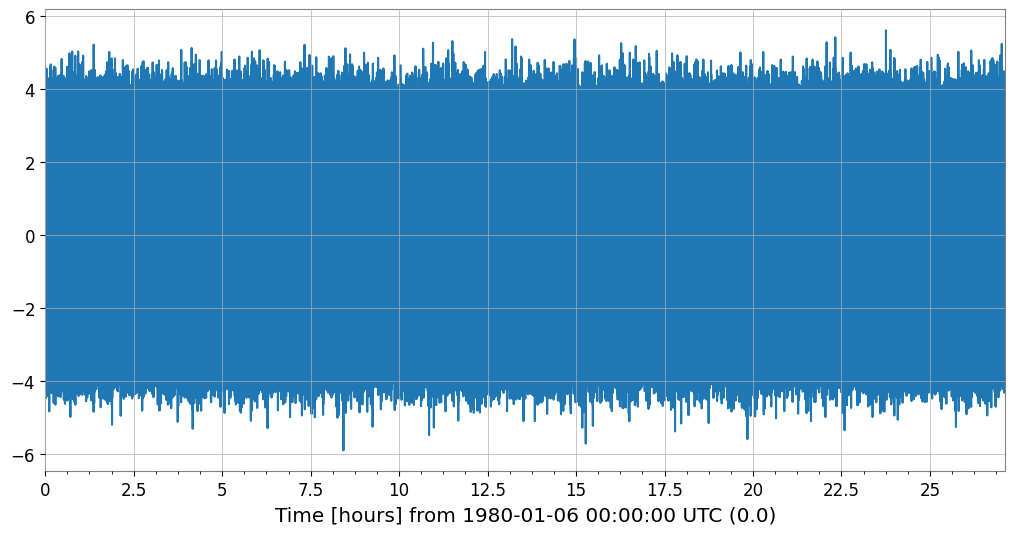

Original samples: 100000000
Plotted points: 10000

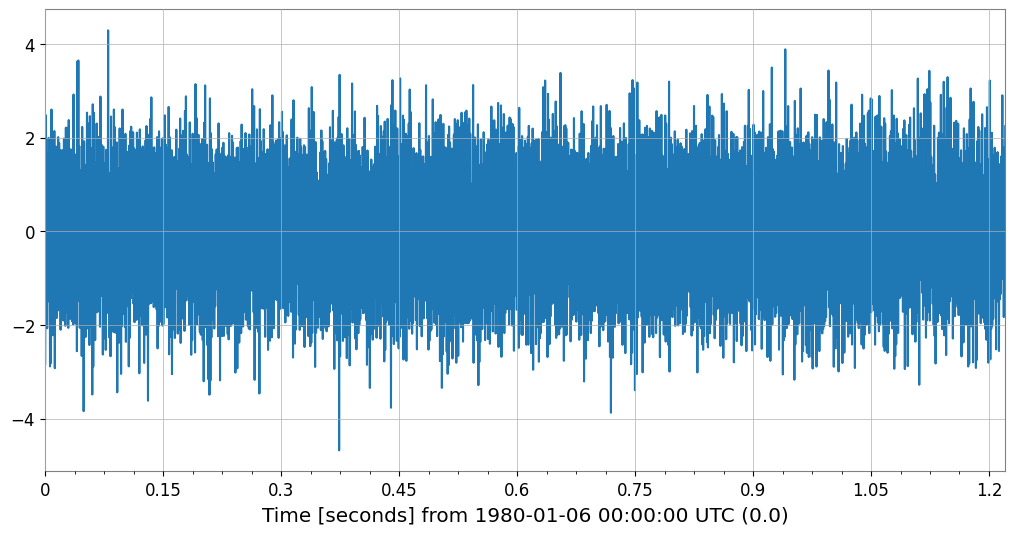

コレクション・行列への適用とパラメータ指定

TimeSeriesList や TimeSeriesMatrix でも透過的に機能します。また、閾値を下げて強制的に適用させることも可能です。

# Example of lowering the threshold to 10,000 and specifying 2,000 plot points
ts_med = TimeSeries(np.random.randn(20000), sample_rate=16384, name="Medium TS")

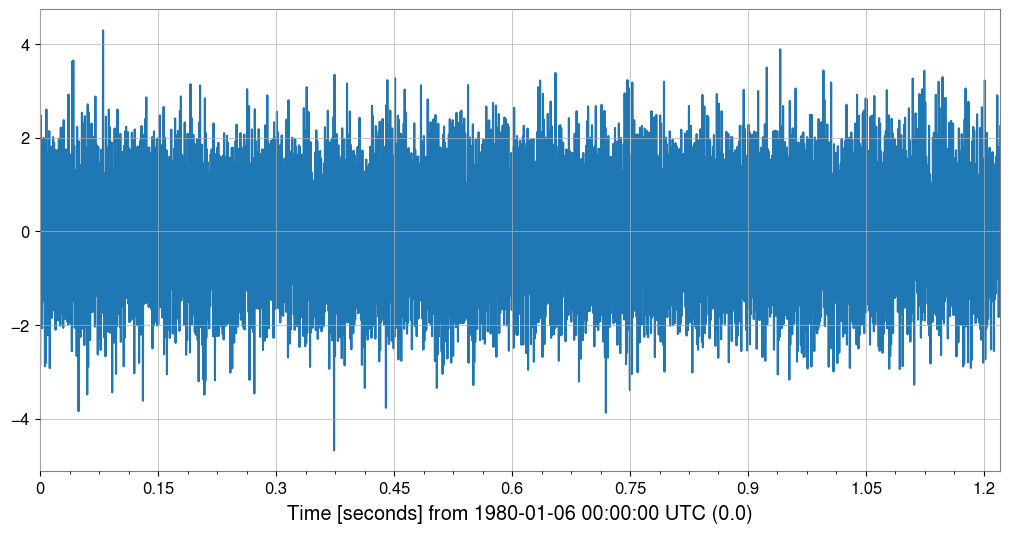

plot_custom = ts_med.plot(decimate_threshold=10000, decimate_points=2000)

ax = plot_custom.gca()
print(f"Original: {len(ts_med)}, Plotted: {len(ax.get_lines()[0].get_xdata())}")
plot_custom.show();

Original: 20000, Plotted: 2000

5. Spectrogram Summary Plotting

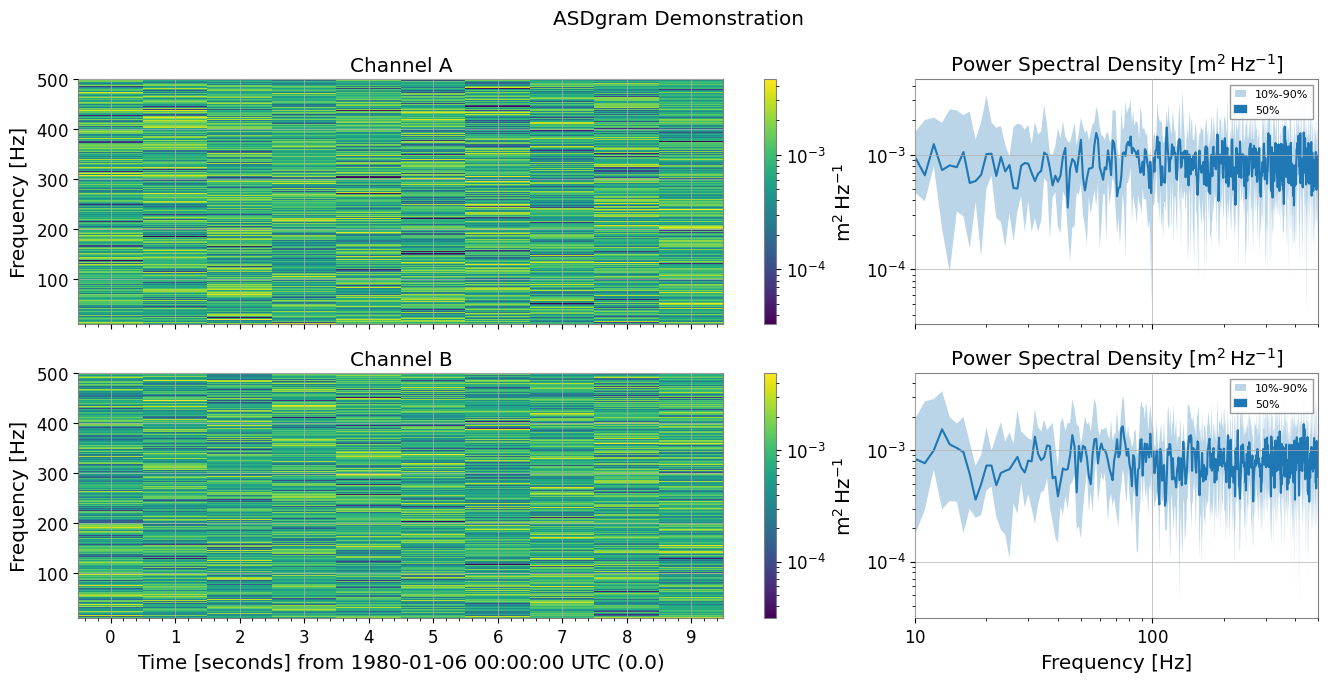

plot_summary は、複数の Spectrogram を垂直に並べ、それぞれの右側に FrequencySeries の統計量（10%, 50%, 90% パーセンタイル）をプロットする機能です。 スペクトログラムの時間変化と、その全体的な周波数特性を並べて確認する際に非常に便利です。

• 自動同期: スペクトログラムのカラー軸と FrequencySeries の縦軸が自動的に同期します。

• MMMプロット: plot_mmm を用いて、Min/Median/Max（または任意のパーセンタイル）を塗りつぶし付きで表示します。

from gwexpy.spectrogram import SpectrogramDict
from gwexpy.timeseries import TimeSeries


# Generate test data
def make_sg(name):
    ts = TimeSeries(np.random.randn(2048 * 10), sample_rate=2048, name=name, unit="m")
    return ts.spectrogram(stride=1, fftlength=1, overlap=0.5)


sg_dict = SpectrogramDict({"Channel A": make_sg("A"), "Channel B": make_sg("B")})

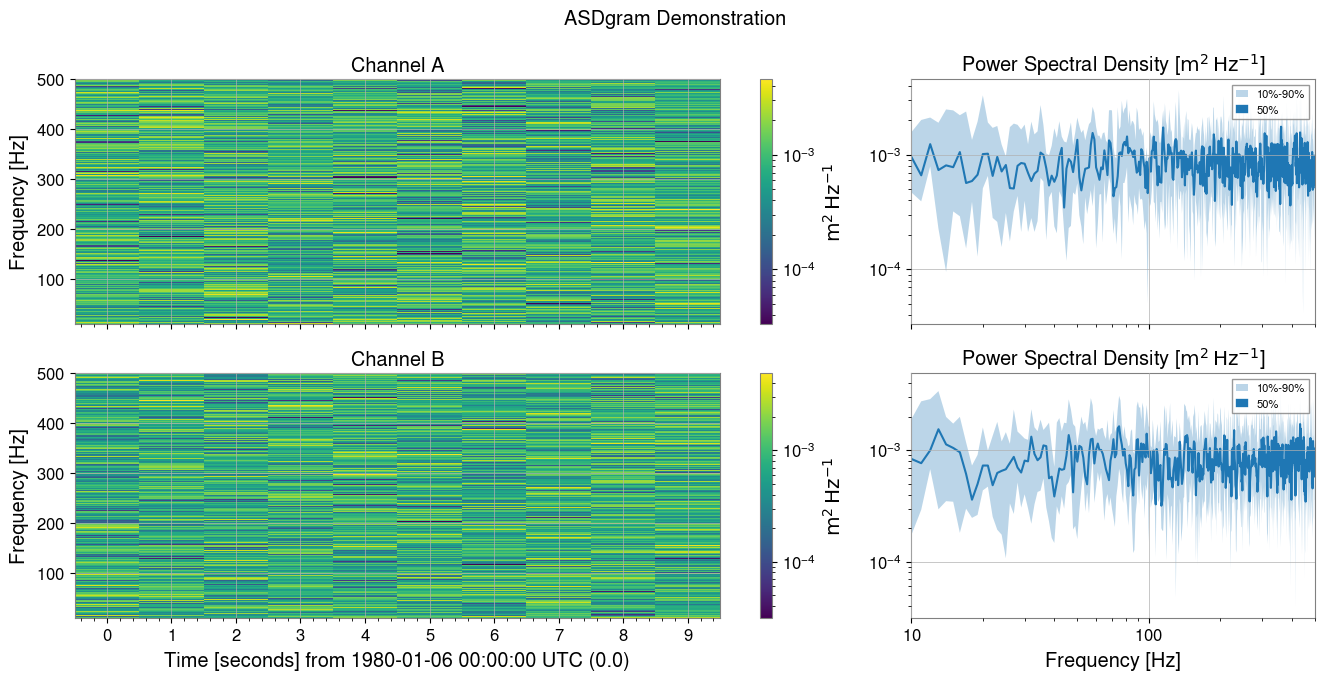

# Execute ASDgram plot
fig, axes = sg_dict.plot_summary(fmin=10, fmax=500, title="ASDgram Demonstration")
plt.show();

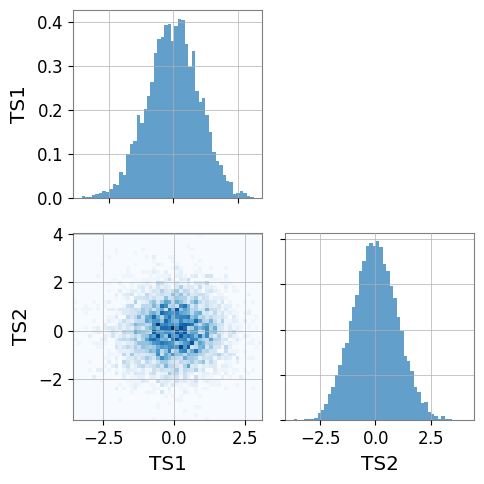

6. PairPlot Example

以下は gwexpy.plot.PairPlot の基本的な使用例です。

• 2 つの TimeSeries を同じ長さ・サンプリングレート・時間範囲で作成

• 入力が異なる場合は、事前に resample() と crop() で明示的に揃えてから PairPlot に渡します

• corner=True（デフォルト）により左下三角だけが描画されます

実行すると、対角にヒストグラム、非対角に 2D ヒストグラムが表示されます。

import numpy as np

from gwexpy.plot import PairPlot
from gwexpy.timeseries import TimeSeries

# Create two TimeSeries with the same length and sample rate
ts1 = TimeSeries(np.random.randn(5000), sample_rate=1024, name="TS1")
ts2 = TimeSeries(np.random.randn(5000), sample_rate=1024, name="TS2")

# Create PairPlot (corner=True is default)

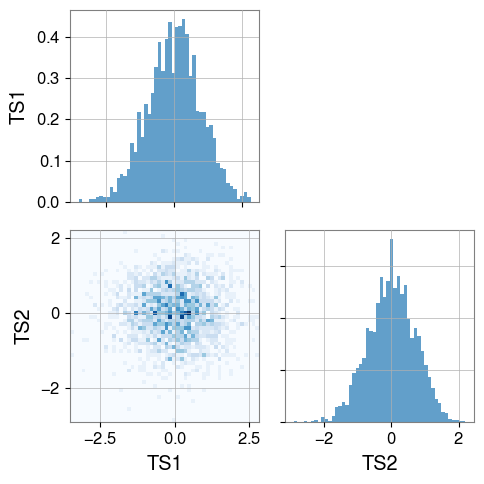

pair = PairPlot([ts1, ts2], corner=True)

# Display
pair.show()

<gwexpy.plot.pairplot.PairPlot at 0x7fc10d99d010>
