ヒストグラム: 基本

このチュートリアルでは gwexpy.histogram.Histogram を紹介します。内容は次の通りです：

• ヒストグラムの作成（合計値から、.fill() によるイベントから）

• 可視化（カウント表示・密度表示）

• 基本統計（平均・中央値・分散・分位）

• リビン（共分散の伝播）

• 積分（誤差伝播付き）

• シリアライズ（HDF5 と JSON）

• ROOT 連携（任意依存, try/except で安全に扱う）

gwexpy の conda 環境で実行することを推奨します。

import warnings

warnings.filterwarnings("ignore", category=UserWarning)
warnings.filterwarnings("ignore", category=DeprecationWarning)

# Environment check
import sys

import matplotlib.pyplot as plt
import numpy as np
from astropy import units as u

from gwexpy.histogram import Histogram

print('python', sys.version.splitlines()[0])
print('numpy', np.__version__)
print('astropy', u.__version__ if hasattr(u, '__version__') else 'unknown')

python 3.11.15 | packaged by conda-forge | (main, Mar  5 2026, 16:45:40) [GCC 14.3.0]
numpy 2.4.4
astropy unknown

1. ヒストグラムの作成

一般的な作成方法：

1. ビンの合計値（totals）とビンエッジから直接作る

2. イベント列を .fill() で集計して作る（astropy.units.Quantity の重みをサポート）

# 1.1 Direct construction from totals
edges = np.array([0.0, 1.0, 2.0, 4.0])
values = np.array([10.0, 25.0, 15.0])  # bin totals
h = Histogram(values=values, edges=edges, unit='count')
h

<Histogram (nbins=3, unit=ct)>

# 1.2 Creating from events with weights (Quantity)
rng = np.random.RandomState(42)
events = np.concatenate([
    rng.normal(0.5, 0.1, size=50),
    rng.normal(1.6, 0.2, size=120),
    rng.normal(3.0, 0.3, size=80)
])
weights = u.Quantity(rng.uniform(0.5, 2.0, size=events.size), unit='count')
h2 = Histogram(values=np.zeros(len(edges)-1), edges=edges, unit='count').fill(events, weights=weights)
h2

<Histogram (nbins=3, unit=ct)>

2. 可視化

ビンごとの合計（エラーバーあり）と密度（値/ビン幅）を表示します。

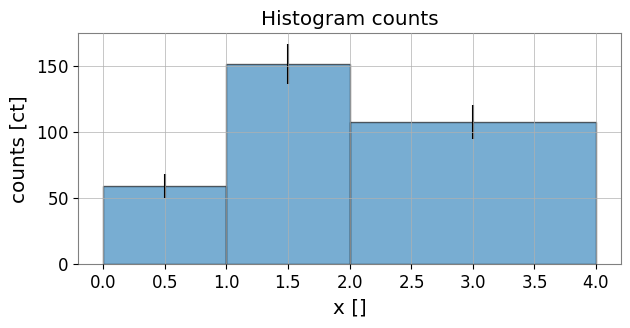

# Plot counts with errorbars
fig, ax = plt.subplots(figsize=(7,3))
centers = h2.bin_centers.value
widths = h2.bin_widths.value
counts = h2.values.value
errs = (h2.errors.value if h2.errors is not None else None)
ax.bar(centers, counts, width=widths, align='center', edgecolor='k', alpha=0.6)
if errs is not None:
    ax.errorbar(centers, counts, yerr=errs, fmt='none', ecolor='k')
ax.set_xlabel(f"x [{h2.xunit}]")
ax.set_ylabel(f"counts [{h2.unit}]")
ax.set_title('Histogram counts')
plt.show()

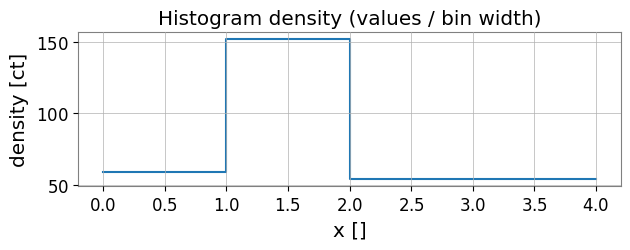

# Density plot (values / bin width)
density = h2.to_density()
fig, ax = plt.subplots(figsize=(7,2))
ax.step(h2.edges.value, np.append(density.value, density.value[-1]), where='post')
ax.set_xlabel(f"x [{h2.xunit}]")
ax.set_ylabel(f"density [{density.unit}]")
ax.set_title('Histogram density (values / bin width)')
plt.show()

3. 基本統計

平均、中央値、分散、分位を計算します。quantile() は平坦ビンに対して安定です。

print('mean:', h2.mean())
print('median:', h2.median())
print('variance:', h2.var())
print('std:', h2.std())
print('quantile(0.25):', h2.quantile(0.25))

mean: 1.8213054429831148
median: 1.6599075323583463
variance: 0.8432605001074853
std: 0.918292164894967
quantile(0.25): 1.1348114645471883

4. リビン

非等間隔ビンへの再ビンと合計保存・共分散伝播を示します。

new_edges = np.array([0.0, 1.5, 4.0])
h_reb = h2.rebin(new_edges)
print('sum original:', h2.values.sum())
print('sum rebinned:', h_reb.values.sum())
print('cov present original:', h2.cov is not None)
print('cov shape rebinned:', h_reb.cov.shape if h_reb.cov is not None else None)

sum original: 318.85040365900875 ct
sum rebinned: 318.85040365900875 ct
cov present original: False
cov shape rebinned: None

5. 積分（誤差伝播）

部分区間の積分とその誤差（共分散/sumw2 に基づく）を示します。

I = h2.integral(0.7, 2.2)
I_val, I_err = h2.integral(0.7, 2.2, return_error=True)
print('Integral (no error):', I)
print('Integral with error:', I_val, I_err)

Integral (no error): 180.3597019890495 ct
Integral with error: 180.3597019890495 ct 15.17057636890394 ct

6. シリアライズ（HDF5 と JSON）

HDF5 の読み書きと、JSON 形式の軽量な辞書に変換する例を示します。

# HDF5 roundtrip
import tempfile
from pathlib import Path

hist_path = Path(tempfile.gettempdir()) / 'gwexpy_example_hist.h5'
h2.write(hist_path, format='hdf5', path='hist1')
h_loaded = Histogram.read(hist_path, format='hdf5', path='hist1')
print('HDF5 roundtrip equal (values):', np.allclose(h2.values.value, h_loaded.values.value))

HDF5 roundtrip equal (values): True

import json


def hist_to_json_dict(h):
    def get_val(x):
        return x.value if hasattr(x, 'value') else x
    return {
        'values': h.values.value.tolist(),
        'edges': h.edges.value.tolist(),
        'unit': str(h.unit),
        'xunit': str(h.xunit),
        'cov': (h.cov.value.tolist() if h.cov is not None else None),
        'sumw2': (h.sumw2.value.tolist() if h.sumw2 is not None else None),
        'underflow': float(get_val(getattr(h, 'underflow', 0.0))),
        'overflow': float(get_val(getattr(h, 'overflow', 0.0))),
    }
def hist_from_json_dict(d):
    kwargs = {}
    if d.get('cov') is not None:
        kwargs['cov'] = np.array(d['cov'])
    if d.get('sumw2') is not None:
        kwargs['sumw2'] = np.array(d['sumw2'])
    if d.get('underflow') is not None:
        kwargs['underflow'] = d['underflow']
    if d.get('overflow') is not None:
        kwargs['overflow'] = d['overflow']
    return Histogram(values=np.array(d['values']), edges=np.array(d['edges']), unit=d['unit'], xunit=d['xunit'], **kwargs)

j = hist_to_json_dict(h2)
open('hist.json','w').write(json.dumps(j, indent=2))
h_j = hist_from_json_dict(json.loads(open('hist.json').read()))
print('JSON roundtrip (values):', np.allclose(h2.values.value, h_j.values.value))

JSON roundtrip (values): True

7. ROOT との連携（任意）

PyROOT は利用環境によっては存在しないため try/except で安全に扱います。

from gwexpy.interop.root_ import from_root, to_th1d

try:
    th1 = to_th1d(h2)
    print('TH1D created:', th1.GetName(), 'nbins:', th1.GetNbinsX())
    print('ROOT underflow:', th1.GetBinContent(0))
    # Optionally convert back if supported
    try:
        h_from_root = from_root(th1)  # use from_root from the module
        print('Back to Histogram:', h_from_root)
    except Exception as e:
        print('Round-trip from ROOT not supported or error:', e)
except Exception as e:
    print('ROOT not available or error:', e)

ROOT not available or error: The 'ROOT' package is required for this feature but is not installed. You can install it via 'pip install ROOT'.

8. 演習

1. Gaussian の混合を生成してヒストグラムを作り、リビン後の合計が保存されることを確認してください。

2. Quantity 重みのイベントをシミュレートし、sumw2 が sum(w**2) と一致することを確認してください。

3. HDF5 と JSON で保存・読み込みを別プロセスで行い、等価性を確認してください。

まとめ

• Histogram はビンの 合計 を内部で保持し、線形変換（rebin）では共分散を伝播します。

• fill() は Quantity 重みをサポートし、sumw2 / cov を適切に更新します。

• HDF5 はロスレス IO、JSON は軽量交換向けです。

• nbins が非常に大きい場合は疎/低ランク共分散の検討が必要です。
